1 概述

CD6便攜式多參數測定儀（以下簡稱測定儀）是一種便攜式礦用本質安全型多參數測量?jī)x器。采用超聲波原理四探頭設計，可以精確測量巷道風速風向，與傳統風速測量?jī)x相比，具有全量程測量，高精度，啟動速度低等優點，采用激光原理測量甲烷濃度，可實現高精度、高可靠性甲烷濃度檢測，同時集成高精度的溫濕度傳感器、氣壓傳感器，產品實現高度集成，體積小、便于攜帶。

1.1 產品特點

a) 測量參數多，包括甲烷、一氧化碳、氧氣，風速、風向、溫度、濕度、氣壓等多個參數；

b) 精度高，在量程范圍內做到很高精度；

c) 體積小、功耗低；

d) 采用可充電鋰離子電池供電，一次充電可工作10小時以上。

1.2  主要用途及適用范圍

測定儀主要用于礦井巷道通風系統測量，可在礦井下有煤塵和瓦斯存在的危險場所使用，該測定儀可替代傳統的低風速、中風速、高風速風表、及其他氣體參數便攜儀等多個儀表。

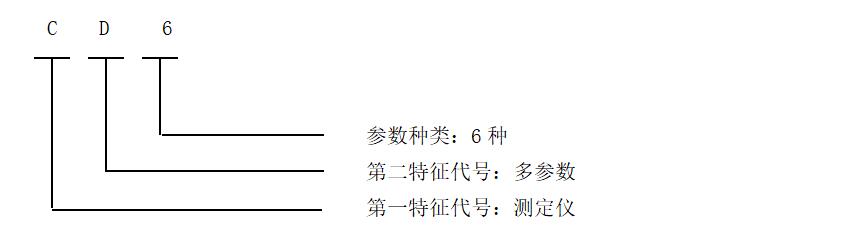

1.3 型號的組成及其代表的意義

1.4 環境條件

1.4.1 工作條件

1）環境大氣壓：（86～106）kPa；

2）環境溫度：（0～40）℃；

3）相對濕度：≤98%（25℃時）；

4）具有甲烷混合物及煤塵爆炸危險的煤礦井下；

5）在無破壞金屬絕緣的氣體和蒸汽的環境。

1.4.2貯運條件

a) 高溫:  60 ℃；

b) 相對濕度:  ≤95 %；

c) 低溫:  -40℃；

d) 振動:  ≤50 m/s²；

e) 沖擊： ≤500m/s²。

1.5 防爆類型及防爆標志

防爆類型: 礦用本質安全型；

防爆標志: Exib I Mb。

2 照片與工作原理

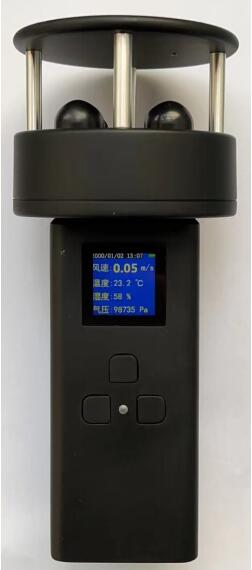

2.1 實物照片

2.2 工作原理

測定儀的是利用超聲波的多普勒效應測量風速的。若超聲波的傳播方向與風向相同，它的速度會加快；反之，若超聲波的傳播方向若與風向相反，它的速度會變慢。因此，在固定的檢測條件下，超聲波在空氣中傳播的速度可以和風速相對應，通過計算即可得到精確的風速和風向；采用激光原理檢測甲烷濃度，電化學原理檢測一氧化碳、氧氣濃度，MEMES傳感器檢測溫濕度、氣壓。

3 技術特性

3.1主要技術指標

3.1.1 工作電壓與工作電流

1）電源：2節GRD18650礦用錳酸鋰電池并聯；

2) 額定工作電壓: 3.7V；

3) 工作電流: ≤200mA。

3.1.2測量范圍

風速：（0.10～15.00）m/s；

甲烷：（0～10.0）%CH4

一氧化碳：（0～1000）ppm

氧氣：（0～25%）%

溫度：（0～80）℃

大氣壓：（80～120）kPa

3.1.3基本誤差

測定儀基本誤差如下：

風速：±0.2m/s

甲烷：±0.06（0～1），

真值的±6%（1～10）

一氧化碳：

±4（0～100），測量值的±5%（100～500），測量值的±6%（500～1000）

氧氣：±3%FS

溫度：±0.2℃

大氣壓：±2%FS

3.2 響應時間

甲烷：不大于25s

一氧化碳：不大于45s

氧氣：不大于35s

溫度：不大于10s

4 尺寸、重量

1）外形尺寸為（長×寬×高）：（200×80×80）mm；

2）整機重量：0.5 kg 。
